HOME 製品紹介 F Connector

F Connector/Fコネクター

プレス加工部品をベースに多彩な製品を取り揃えております。

主な特性

○電気特性 定格: 電圧. 電流. 30V, 1A
インピーダンス: 75Ω
VSWR: 〜1GHzタイプ:〜960MHz 1.6max
〜2.5GHzタイプ:〜2.5GHz 1.4max
〜3.0GHzタイプ:〜 3.0GHz 1.33max NEW
絶縁抵抗: DC500V 1000MΩ min.
耐電圧: AC1000V 1minute
接触抵抗: 10mΩ max.
○機械特性 中心コンタクトの保持力: φ 0.5mmのゲージにて 0.5N min.
寿命性: 1000回
○その他 RoHS対応
リフロー可 260℃max. (シャーシ用)

* この仕様は、代表的な物であり個別で異なる物も有ります。
* この他の種類も有ります御相談下さい。

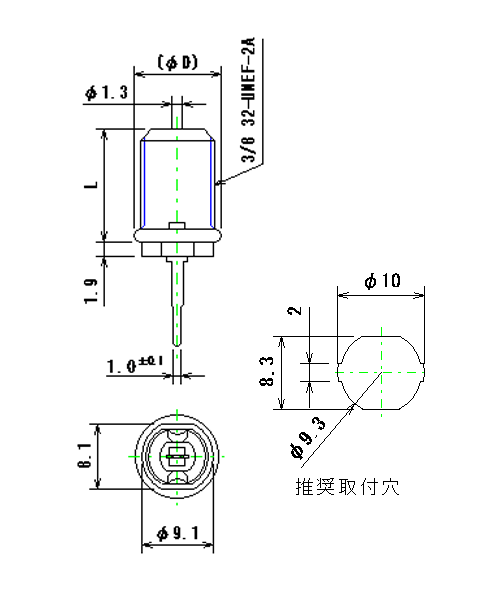

NEW

シャーシ取付用
リフロー可260°C max.
ピン長さは多種有

品番

シェル材料

メッキ

L寸

D

F211D###_FL

Bs

Ni

18.5

11.5

ピンは、Auメッキになります

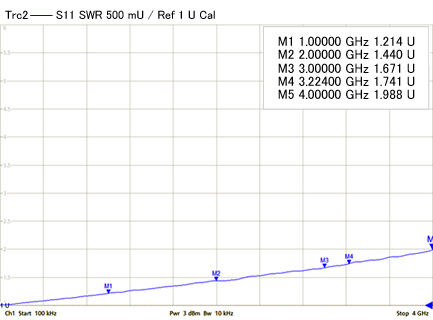

コネクター測定値

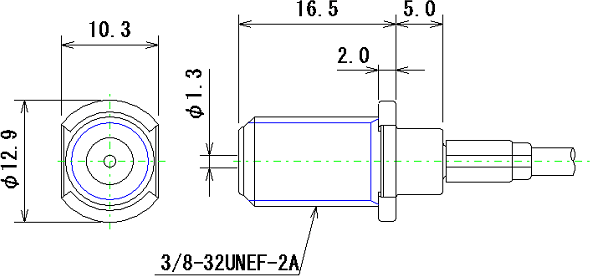

ケーブルアッセンブリ品

ケーブルアッセンブリ品
ネジ部丸
カシメタイプ
VSWR:〜1GHz
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

F030010_FL

Bs

Ni

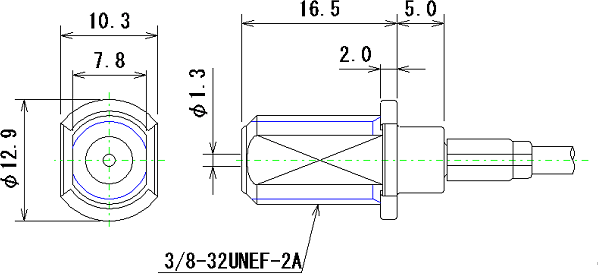

ケーブルアッセンブリ品

ケーブルアッセンブリ品
ネジ部Hカット
カシメタイプ
VSWR:〜1GHz
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

F031010_FL

Bs

Ni

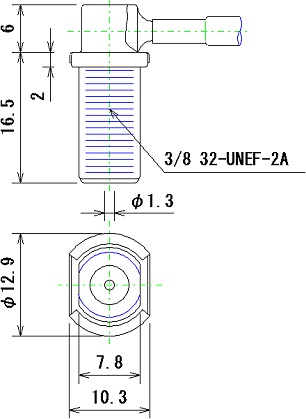

ケーブルアッセンブリ品

ケーブルアッセンブリ品
ネジ部H
はんだ付けタイプ
VSWR:〜1GHz
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

F035011_FL

Bs

Ni

NEW
シャーシ取付用 シャーシ取付用

シャーシ取付用
リフロー可 260℃ max.
ピン長さは多種有

VSWR:〜1GHz

品番

シェル材料

メッキ

L寸

D

F211A###_FL

Bs

Ni

18.5

11.5

F221A###_FL

Steel

Ni

18.5

11.5

F226A###_FL

Steel

Ni

18.5

13

F352A###_FL

Bs

Ni

14.5

11

F562A###_FL

Bs

Ni

16.9

11.5

F671A###_FL

Steel

Ni

14.5

11

VSWR:〜2.5GHz

品番

シェル材料

メッキ

L寸

D

F352C###_FL

Bs

Ni

14.5

11

F352E###_FL

Bs

Au

14.5

11

F562B###_FL

Bs

Ni

16.9

11.5

F671D###_FL

Steel

Ni

14.5

11

シャーシ取付用
NEW

シャーシ取付用
リフロー可 260℃ max.
ピン長さは多種有

VSWR:〜1GHz

品番

シェル材料

メッキ

L寸

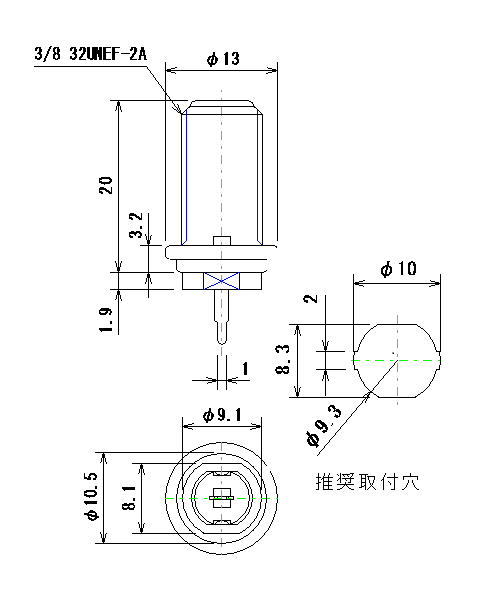

F311A###_FL

Bs

Ni

20

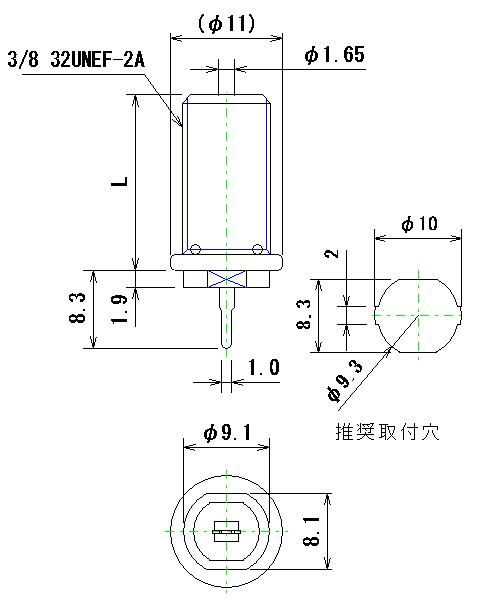

シャーシ取付用 シャーシ取付用

シャーシ取付用
リフロー可 260℃ max.
ANSI 準拠 (フラットタイプ)
ピン径φ0.51〜φ1.63対応
VSWR:〜1GHz

品番

シェル材料

メッキ

L寸

ネジ長

F231A###_FL

Bs

Ni

18.7

17

F241A###_FL

Steel

Ni

18.7

17

F291A###_FL

Steel

Ni

24.2

22.5

F281A###_FL

Steel

Ni

21.7

15

シャーシ取付用
  • NEW
    シャーシ取付用
  •
    シャーシ取付用
  • NEW
    シャーシ取付用
  •
    シャーシ取付用
シャーシ取付用

シャーシ取付用
リフロー可 260℃ max.

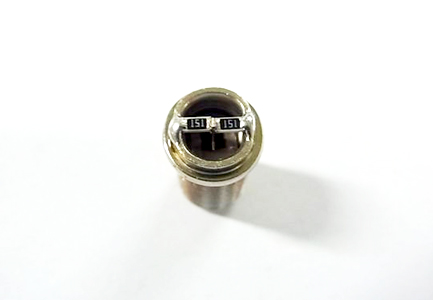

サージ対応

VSWR:〜1GHz

品番

シェル材料

メッキ

L寸

F221B###_FL

Bs

Ni

18.5

シャーシ取付用

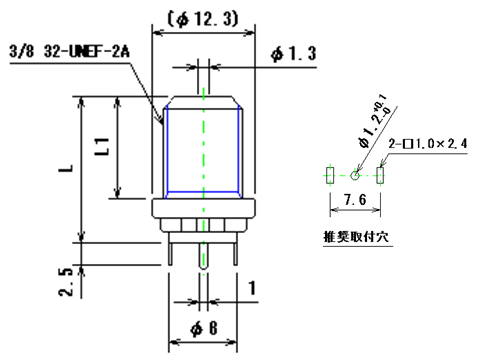

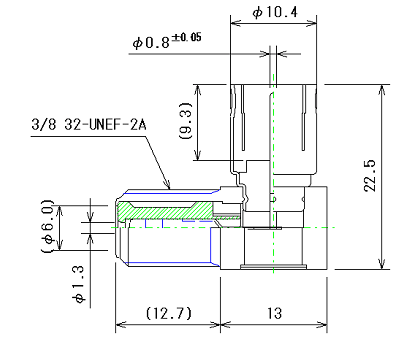

マウントキャップ付 シャーシ又はPCボード用

マウントキャップ付 シャーシ又はPCボード用
リフロー可 260℃ max.

VSWR:〜1GHz

品番

シェル材料

メッキ

L寸

L1寸

F151011_FL

Bs

Ni

14

8.2

F261071_FL

Bs

Ni

17.5

12.2

VSWR:〜2.5GHz

品番

シェル材料

メッキ

L寸

L1寸

F211131_FL

Bs

Ni

30.8

16.3

F552020_FL

Bs

Ni

21.8

16.5

マウントキャップ付 シャーシ又はPCボード用

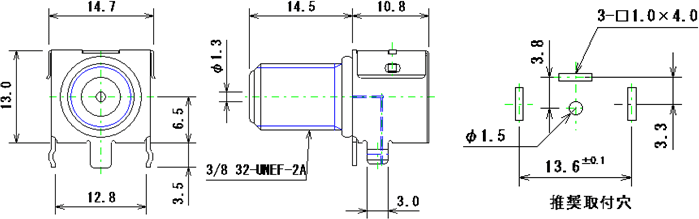

PCボード用

PCボード用
リフロー可 260℃ max.

VSWR:〜1GHz

品番

シェル材料

メッキ

F352062_FL

Bs

Ni

VSWR:〜2.5GHz

品番

シェル材料

メッキ

F352C091

Bs

Ni

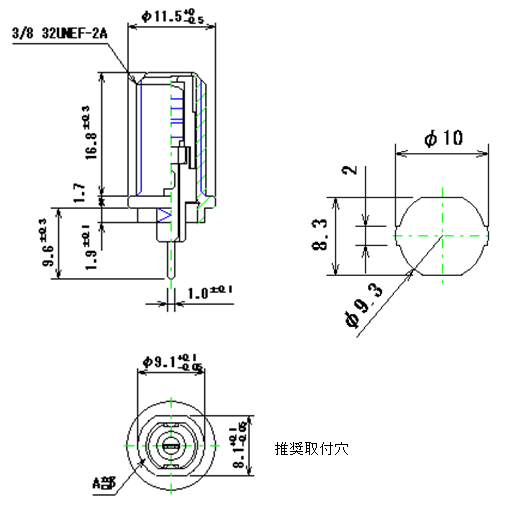

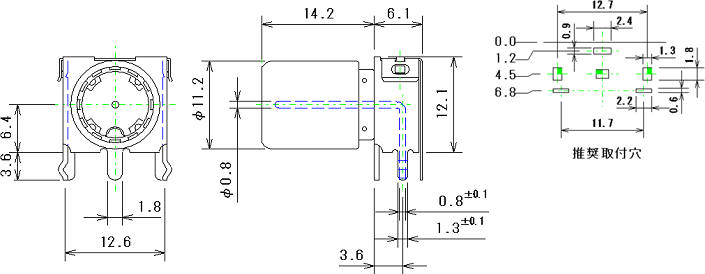

PCボード用

PCボード用
リフロー可 260℃ max.

VSWR:〜1GHz

品番

シェル材料

メッキ

F352A091_FL

Bs

Ni

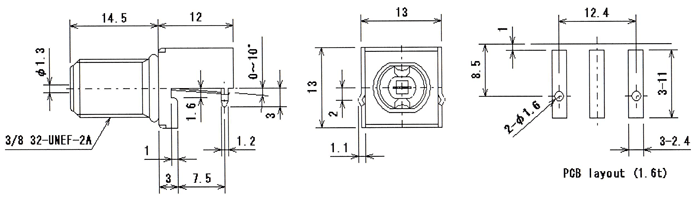

PCボード用PCボード用

PCボード用
リフロー可 260℃ max.

VSWR:〜2.5GHz

品番

シェル材料

メッキ

F352281_FL

Bs

Ni

アダプター
アダプター

アダプター
"F" male - "F" female

VSWR:〜1GHz

品番

シェル材料

メッキ

C0-026FL

Bs

Ni

アダプター

F PLUG/Fプラグ

主な特性

○電気特性 定格: 電圧. 電流. 30V, 1A
インピーダンス: 75Ω
VSWR: 〜960MHz 1.3max
絶縁抵抗: DC500V 1000MΩ min.
耐電圧: AC1000V 1minute
接触抵抗: 10mΩ max.
○機械特性 挿入力: φ9.347mmのゲージにて 31.38N max. (プッシュオン方式)
保持力: φ9.347mmのゲージにて 7.89N〜31.38N (プッシュオン方式)
寿命性: 500回
○その他 RoHS対応
リフロー可 260℃max. (シャーシ用)

* この仕様は、代表的な物であり個別で異なる物も有ります。
* この他の種類も有ります御相談下さい。

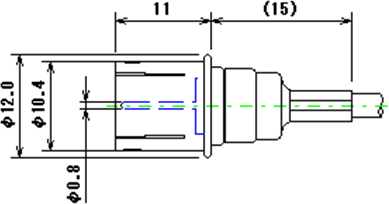

ケーブルアッセンブリ品

ケーブルアッセンブリ品
プッシュオン方式
カシメタイプ
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

DS055011_FL

PB

Ni

ケーブルアッセンブリ品
ケーブルアッセンブリ品

ケーブルアッセンブリ品
プッシュオン方式
はんだ付けタイプ
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

DS055021_FL

PB

Ni

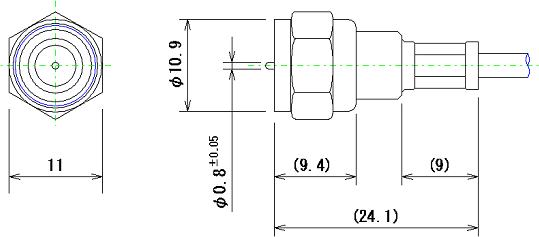

ケーブルアッセンブリ品
ケーブルアッセンブリ品

ケーブルアッセンブリ品
スクリュータイプ
はんだ付けタイプ
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

FP120011_FL

Bs

Ni

ケーブルアッセンブリ品

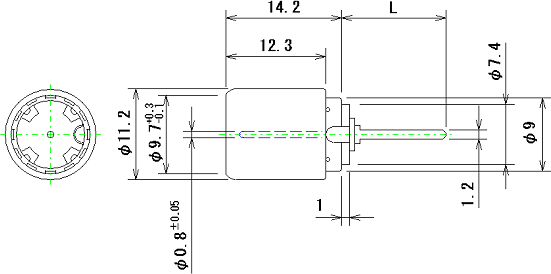

シャーシ取付用

シャーシ取付用
プッシュオン内バネ方式
リフロー可 260℃ max.
ピン長さは多種有

品番

シェル材料

メッキ

IE140B###_FL

Steel

SnCu

シャーシ取付用

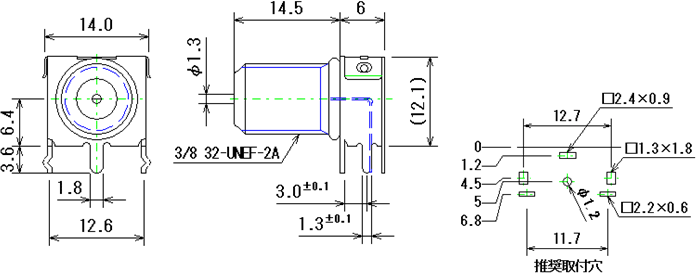

PCボード用

PCボード用
プッシュオン内バネ方式
リフロー可 260℃ max.

品番

シェル材料

メッキ

IE140B011_FL

Steel

SnCu

PCボード用
