HOME 製品紹介 特殊 Connector

特殊 Connector/特殊コネクター

主な特性

○電気特性 インピーダンス: 50Ω, 75Ω
絶縁抵抗: DC250V 50MΩ min.
耐電圧: AC250V 1minute
接触抵抗: 35mΩ max.
○機械特性 総合挿入力: 50N max.
総合保持力: 5N〜45N
○その他 RoHS対応
リフロー可 260℃max. (シャーシ用)

* この仕様は、代表的な物であり個別で異なる物も有ります。
* この他の種類も有ります御相談下さい。

PCボード用

PCボード用

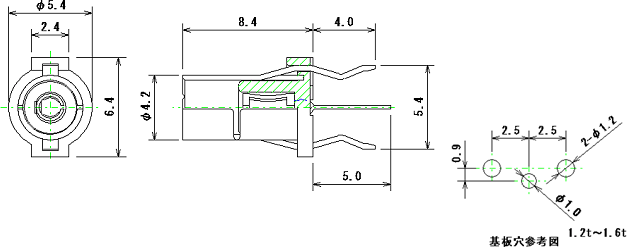

SP Mini Jack

品番

シェル材料

メッキ

SJ050010

Bs

Ag

SJ050020

Bs

Au

PCボード用
PCボード用

PCボード用

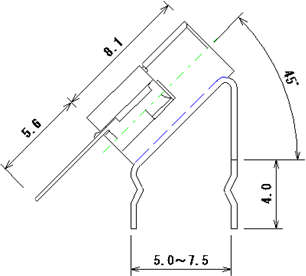

SP Mini Jack

品番

シェル材料

メッキ

SJ060010

Bs

Ag

SJ060020

Bs

Au

PCボード用
PCボード用

PCボード用

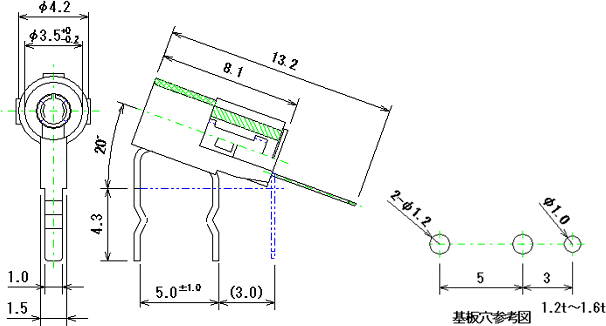

SP Mini Jack

品番

シェル材料

メッキ

SJ070010

Bs

Ag

SJ070020

Bs

Au

PCボード用
ケーブル用

ケーブル用

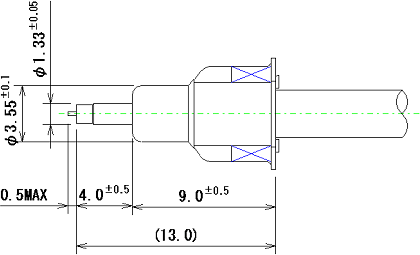

SP Mini Plug
カシメタイプ
Cable type:1.5C-2V 1.7C-2V
       1.5D-2V

品番

シェル材料

メッキ

SP060020

Bs

Ag

SP060030

Bs

Au

ケーブル用
ケーブル用

ケーブル用

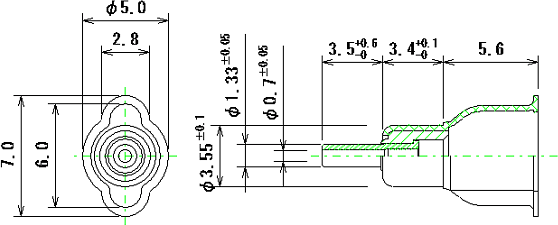

SP Mini Plug
カシメタイプ
Cable type:1.5C-2V 1.7C-2V
       1.5D-2V

品番

シェル材料

メッキ

SP060021

Bs

Ag

SP060031

Bs

Au

ケーブル用
