HOME 製品紹介 SMB Connector

SMBConnector/SMBコネクター

主な特性

○電気特性 インピーダンス: 50Ω
VSWR: 〜4GHz 1.3max
絶縁抵抗: DC500V 100MΩ min.
耐電圧: AC250V 1minute
接触抵抗: Center Contact : 6mΩ max.
Outer Contact : 6mΩ max.
○機械特性 中心コンタクトの保持力: φ 0.48mmのゲージにて 0.5N min.
寿命性: 500回
○その他 RoHS対応

* この仕様は、代表的な物であり個別で異なる物も有ります。
* この他の種類も有ります御相談下さい。

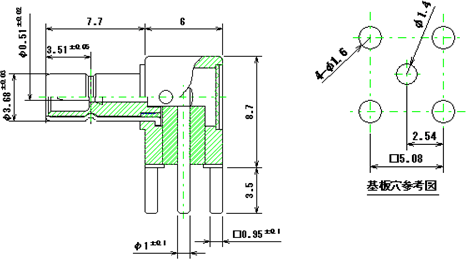

PCボード用

PCボード用
SMB Jack
リフロー可 260℃ max.

品番

シェル材料

メッキ

SMB010010_FL

Bs

Ni

PCボード用
ケーブル用

ケーブル用
SMB Plug
はんだタイプ
Cable type:SF085

品番

シェル材料

メッキ

SMB020011_FL

Bs

SnCu

ケーブル用
ケーブル用

ケーブル用
SMB Plug
カシメタイプ
Cable type:1.5D-2V

品番

シェル材料

メッキ

SMB020021_FL

Bs

Ni

ケーブル用

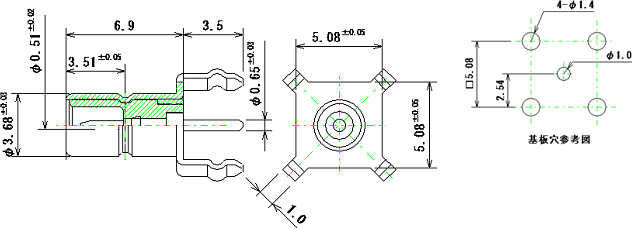

PCボード用

PCボード用
SMB Jack
リフロー可 260℃ ma

品番

シェル材料

メッキ

SMB040060_FL

Bs

Ni

PCボード用
ケーブル用

ケーブル用(PT)
SMB Plug
はんだタイプ
Cable type:SF085

品番

シェル材料

メッキ

SMB050010_FL

Bs

SnCu

ケーブル用
ケーブル用

ケーブル用(PT)
SMB Plug
カシメタイプ
Cable type:1.5D-2V

品番

シェル材料

メッキ

SMB100021_FL

Bs

Ni

ケーブル用

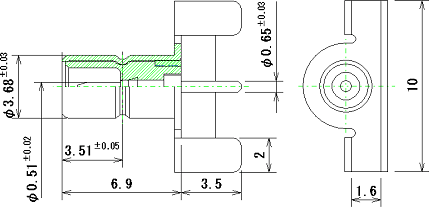

PCボード用 (1.6t)

PCボード用 (1.6t)
SMB Jack
リフロー可 260℃ max.

品番

シェル材料

メッキ

SMB120010_FL

Bs

Ni

PCボード用 (1.6t)

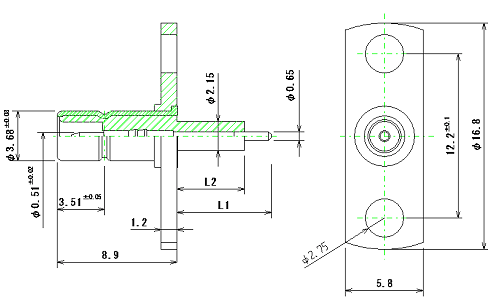

シャーシ取付用

シャーシ取付用
SMB Jack
ネジ止めタイプ

品番

シェル材料

メッキ

L1

L2

SMBM-021

Bs

Ni

7

5

SMBM-022

Bs

Ni

5

2

SMBM-023

Bs

Ni

6

3

シャーシ取付用

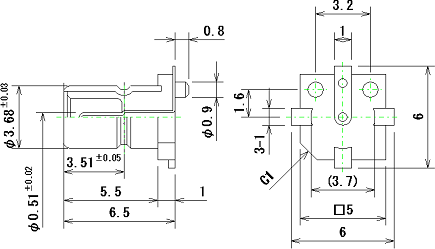

PCボード用 (1.6t)

PCボード用 (1.6t)
SMB Jack
面実装
リフロー可 260℃ max.

品番

シェル材料

メッキ

SMB140010_FL

Bs

Ni

PCボード用 (1.6t)
SMB4ホール ケーブル付き

ケーブル用
SMB Jack
はんだタイプ
Cable type:SF085

品番

シェル材料

メッキ

SMB040021_FL

Bs

Ni
