主な特性
| ○電気特性 | インピーダンス： | 75Ω |
|---|---|---|
| 絶縁抵抗： | DC500V 100MΩ min. | |
| 耐電圧： | AC1000V 1minute | |
| 接触抵抗： | 20mΩ max. |
| ○機械特性 | 挿入力： | Jack側 φ3.175ゲージにて 10N〜40N |
|---|---|---|
| Plug側 φ8.3ゲージにて 50N max. | ||
| 保持力： | Jack側 φ3.175ゲージにて 8N〜35N | |
| Plug側 φ8.3ゲージにて 5N〜45N | ||
| 寿命性： | Jack側 50回 |
| ○その他 | RoHS対応 |
|---|---|
| リフロー可 260℃max. (シャーシ用) |
* この仕様は、代表的な物であり個別で異なる物も有ります。
* この他の種類も有ります御相談下さい。

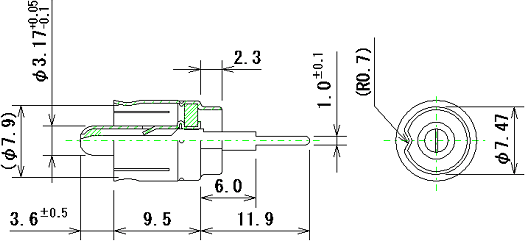

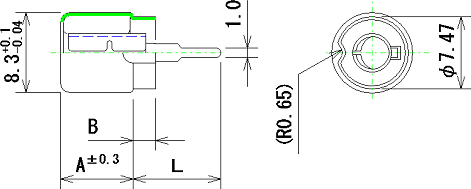

シャーシ取付用
Pin Jack
リフロー可 260℃ max.
ピン長さは多種有
品番 |
シェル材料 |
メッキ |
A |
B |
|---|---|---|---|---|
J060A###_FL |
Steel |
SnCu |
7.5 |
2.3 |
J180A###_FL |
Steel |
SnCu |
7.5 |
1 |
J240A###_FL |
Steel |
SnCu |
10.3 |
1 |
J250A###_FL |
Steel |
SnCu |
10.3 |
2.3 |

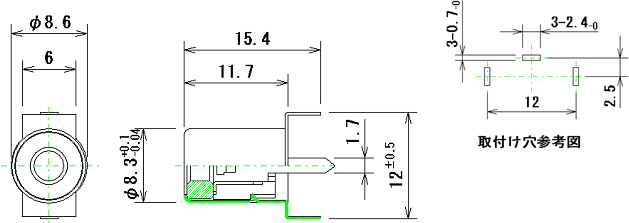

PCボード用
Pin Jack
リフロー可 260℃ max.
品番 |
シェル材料 |
メッキ |
|---|---|---|
J810010_FL |
Steel |
SnCu |
J810020_FL |
Steel |
Ni |

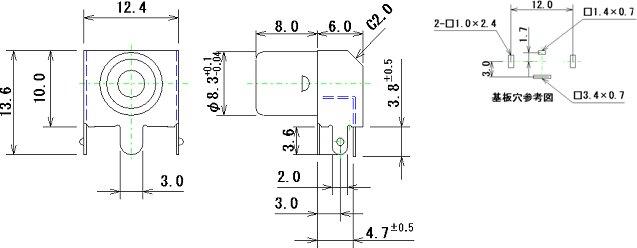

PCボード用
Pin Jack
リフロー可 260℃ max.
品番 |
シェル材料 |
メッキ |
|---|---|---|
J850010_FL |
Steel |
SnCu |

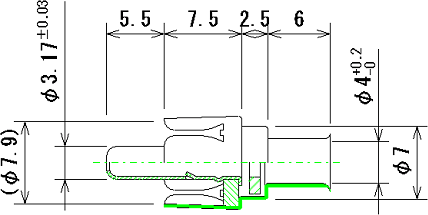

ケーブル用
Pin Plug
Cable type：2.5C-2V 3C-2V
品番 |
シェル材料 |
メッキ |
|---|---|---|
P030050_FL |
Steel |
SnCu |

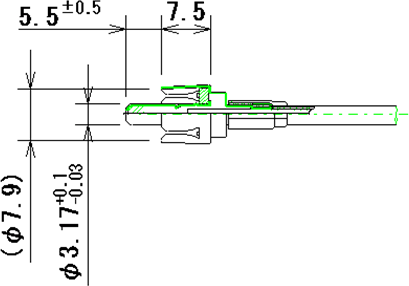

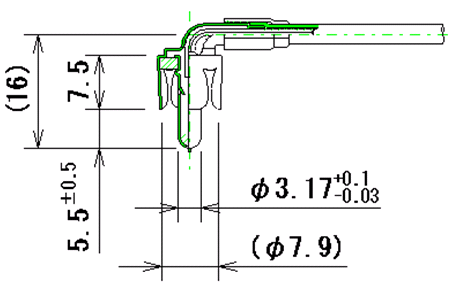

ケーブル用
Pin Plug
カシメタイプ
Cable type：1.5C-2V 1.7C-2V
品番 |
シェル材料 |
メッキ |
|---|---|---|
P050050_FL |
Steel |
SnCu |
ケーブル用
Pin Plug
カシメタイプ
Cable type：1.5C-2V 1.7C-2V
品番 |
シェル材料 |
メッキ |
|---|---|---|
P200030_FL |
Steel |
SnCu |

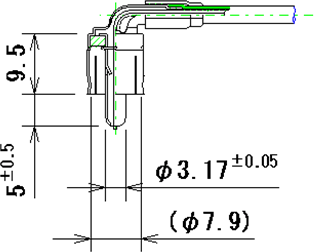

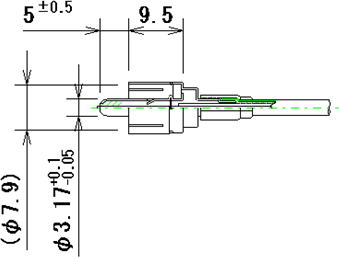

ケーブル用
Pin Plug
カシメタイプ
Cable type：1.5C-2V 1.7C-2V
品番 |
シェル材料 |
メッキ |
|---|---|---|
P760010_FL |
Steel |
SnCu |
ケーブル用
Pin Plug
カシメタイプ
Cable type：1.5C-2V 1.7C-2V
品番 |
シェル材料 |
メッキ |
|---|---|---|
P820050_FL |
Steel |
SnCu |
シャーシ取付用
Pin Plug
リフロー可 260℃ max.
品番 |
シェル材料 |
メッキ |
|---|---|---|
P930031_FL |
Steel |
SnCu |
主な特性
| ○電気特性 | インピーダンス： | 75Ω |
|---|---|---|
| 絶縁抵抗： | DC500V 100MΩ min. | |
| 耐電圧： | AC1000V 1minute | |
| 接触抵抗： | 20mΩ max. |
| ○機械特性 | 挿入力： | Jack側 φ2.35ゲージにて 8N〜30N |
|---|---|---|
| Plug側 φ6.3ゲージにて 50N max. | ||
| 保持力： | Jack側 φ2.35ゲージにて 5N min. | |
| Plug側 φ6.3ゲージにて 5N〜45N | ||
| 寿命性： | Jack側 50回 |
| ○その他 | RoHS対応 |
|---|---|
| リフロー可 260℃max. (シャーシ用) |
* この仕様は、代表的な物であり個別で異なる物も有ります。
* この他の種類も有ります御相談下さい。

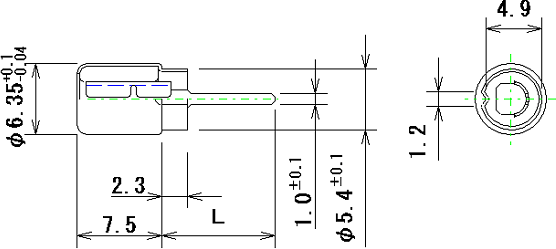

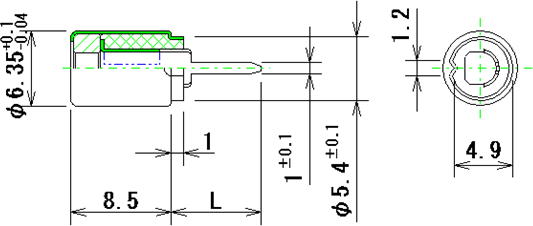

シャーシ取付用
Mini Pin Jack
リフロー可 260℃ max.
ピン長さは多種有
品番 |
シェル材料 |
メッキ |
|---|---|---|
JS020A###_FL |
Steel |
SnCu |
シャーシ取付用
Mini Pin Jack
リフロー可 260℃ max.
ピン長さは多種有
品番 |
シェル材料 |
メッキ |
|---|---|---|
JS030A###_FL |
Steel |
SnCu |

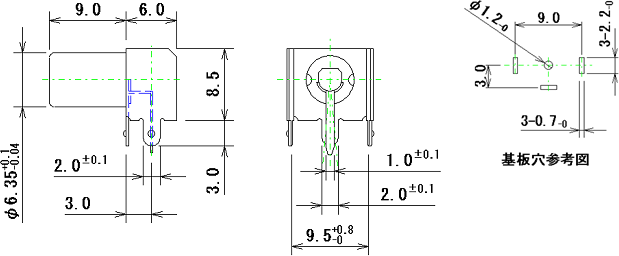

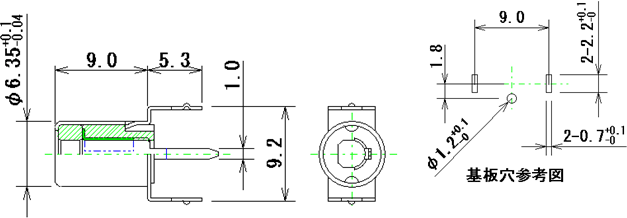

PCボード用
Mini Pin Jack
リフロー可 260℃ max.
品番 |
シェル材料 |
メッキ |
|---|---|---|
JS080010_FL |
Steel |
SnCu |
PCボード用
Mini Pin Jack
リフロー可 260℃ max.
品番 |
シェル材料 |
メッキ |
|---|---|---|
JS090A040_FL |
Steel |
SnCu |
ケーブル用
Mini Pin Plug
カシメタイプ
Cable type：1.5C-2V 1.7C-2V
品番 |
シェル材料 |
メッキ |
|---|---|---|
PS010030_FL |
Steel |
SnCu |
ケーブル用
Mini Pin Plug
カシメタイプ
Cable type：1.5C-2V 1.7C-2V
品番 |
シェル材料 |
メッキ |
|---|---|---|
PS020030_FL |
Steel |
SnCu |
