HOME 製品紹介 IEC Connector

IEC Connector/IECコネクター

主な特性

○電気特性 定格: 電圧. 電流. 30V, 1A
インピーダンス: 75Ω
VSWR: 〜860MHz 1.8max
絶縁抵抗: DC500V 1000MΩ min.
耐電圧: AC1000V 1minute
接触抵抗: 10mΩ max
○機械特性 総合挿入保持力: 9.8N〜58.8N
寿命性: 50回
○その他 RoHS対応
リフロー可 260℃max. (シャーシ用)

* この仕様は、代表的な物であり個別で異なる物も有ります。
* この他の種類も有ります御相談下さい。

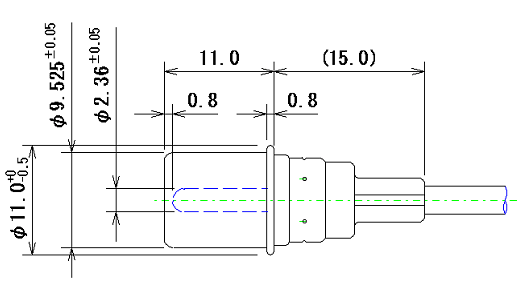

ケーブルアッセンブリ品

ケーブルアッセンブリ品
"IEC" Plug
カシメタイプ
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

DP022021_FL

Bs

Ni

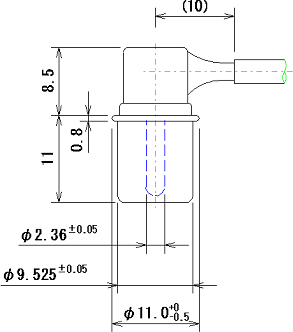

ケーブルアッセンブリ品
ケーブルアッセンブリ品

ケーブルアッセンブリ品
"IEC" Plug
はんだ付けタイプ
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

DP022041_FL

Bs

Ni

ケーブルアッセンブリ品

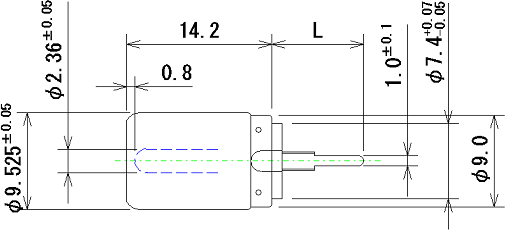

シャーシ取付用

シャーシ取付用
"IEC" Plug
リフロー可 260℃ max.
ピン長さは多種有

品番

シェル材料

メッキ

IP090A###_FL

Steel

SnCu

シャーシ取付用

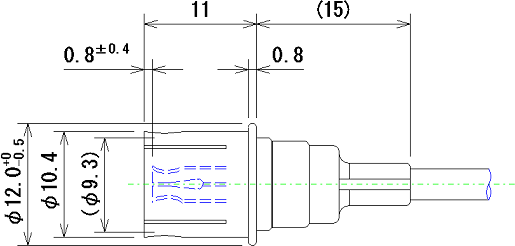

ケーブルアッセンブリ品

ケーブルアッセンブリ品
"IEC" Socket
カシメタイプ
Cable type:1.5C-2V 1.7C-2V

品番

シェル材料

メッキ

DS054041_FL

PB

Ni

ケーブルアッセンブリ品

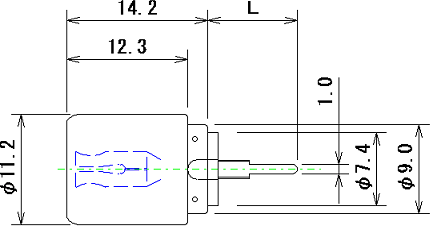

シャーシ取付用

シャーシ取付用
"IEC" Socket
内バネ方式
リフロー可 260℃ max.
ピン長さは多種有

品番

シェル材料

メッキ

IE140A###_FL

Steel

SnCu

シャーシ取付用

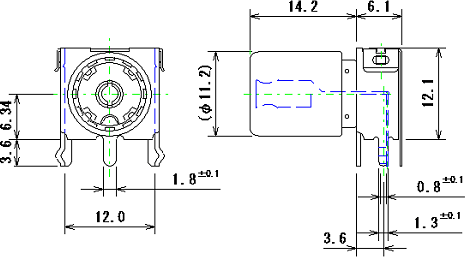

PCボード用

PCボード用
"IEC" Socket
内バネ方式
リフロー可 260℃ max.

品番

シェル材料

メッキ

IE140A071_FL

Steel

SnCu

PCボード用
